Радиоприемное устройство AM сигналов с фиксированной настройкой частоты

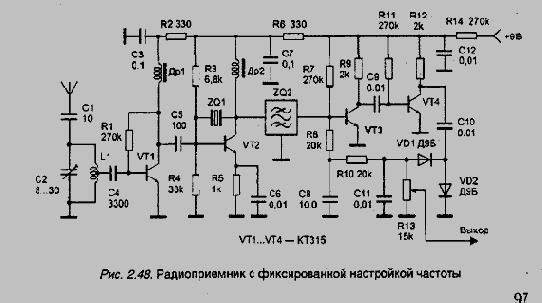

В отличие от предыдущего, предлагаемое устройство имеет более простое схемное решение. Приемник работает в диапазоне 27-29 МГц с амплитудной модуляцией. Чувствительность - около 4 мкВ/м. Селективность по соседнему каналу - 26 дБ. Приемник имеет фиксированную настройку на один или несколько каналов. Принципиальная схема радиоприемника приведена на рис. 2.48.

Принятый сигнал выделяется контуром L1, С2 и усиливается усилителем высокой частоты, выполненным на транзисторе VT1. На транзисторе VT2 выполнен преобразователь частоты с совмещенным гетеродином и кварцевой стабилизацией частоты гетеродина кварцем ZQ1. Усиленный сигнал с коллектора VT1 смешивается с сигналом гетеродина. В результате на коллекторе транзистора VT2 формируется сигнал промежуточной частоты. Сигнал ПЧ выделяется пьезокерамическим фильтром ZQ2 с частотой настройки 465 кГц и усиливается двухкаскадным усилителем промежуточной частоты, собранным на транзисторах VT3, VT4. Детектор приемника выполнен на диодах VD1, VD2. С детектора сигнал поступает на систему АРУ, состоящую из цепи R8, С8, R10, а также через регулятор громкости R13 на усилитель звуковой частоты, аналогичный приведенному на рис. 2.46.

Диоды VD1 , VD2 могут быть типа Д18,ГД507. Пьезокерамический фильтр ZQ2 может быть любой с частотой настройки 465 кГц. Дроссели Др1, Др2 намотаны на резисторах МЛТ-0,25 сопротивлением более 100 ком. Каждый имеет по 100 витков провода ПЭВ 0,1.

Конструкция катушки L1 аналогична предыдущему описанию, она содержит 13 витков провода ПЭВ 0,23 с отводом от 3 витка.

Настройку начинают с установки токов коллекторов транзисторов VT1-VT4. Ток коллектора VT1 (0,6 мА) устанавливается подбором сопротивления резистора К1. Токи коллекторов VT2-VT4 устанавливаются подбором сопротивлений резисторов RЗ, R7, R11, соответственно, равными 1, 0,5 и 0,05 мА.

Радиоприемное устройство AM сигналов на специальной микросхеме

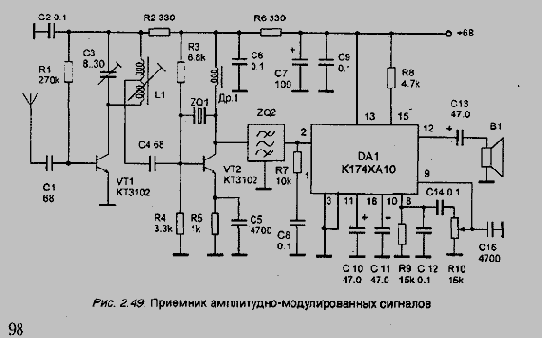

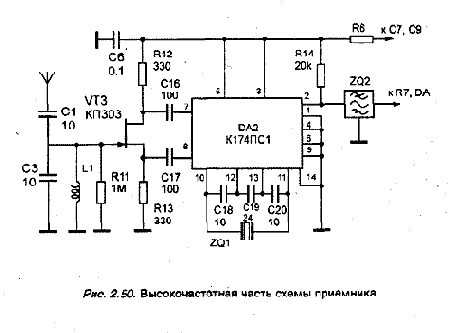

Предлагаемое радиоприемное устройство по схемному решению намного проще рассмотренного выше. Это стало возможным благодаря использованию в приемнике специализированной микросхемы К174ХА10. Она включает в себя тракт ПЧ, детектор, УЗЧ. Чувствительность приемника при отношении сигнал/шум 12 дБ - около 1 мкВ/м. Селективность по соседнему каналу - 32 дБ (целиком зависит от параметров используемого пьезокерамического фильтра). Селективность по зеркальному каналу - 26 дБ. Мощность усилителя звуковой частоты -100 мВт на нагрузке сопротивлением 8 Ом. Приемник работает при питающих напряжениях от 4 до 9В. Принципиальная схема приведена на рис. 2.49.
