Разработка конфигурации межсетевого экрана


Теперь давайте рассмотрим некоторые стандартные сетевые архитектуры и выясним, каким образом следует настраивать сетевой экран в той или иной конкретной ситуации. В этом упражнении подразумевается, что в организации присутствуют указанные ниже системы, и что эти системы принимают входящие соединения из интернета:

  • веб-сервер, работающий только через порт 80;
  • почтовый сервер, работающий только через порт 25. Он принимает всю входящую и отправляет всю исходящую почту. Внутренний почтовый сервер периодически связывается с данной системой для получения входящей почты и отправки исходящих сообщений.

Существует внутренняя система DNS, которая запрашивает системы интернета для преобразования имен в адреса, однако в организации отсутствует своя собственная главная внешняя DNS.

Интернет-политика организации позволяет внутренним пользователям использовать следующие службы:

  • HTTP;
  • HTTPS;
  • FTP;
  • Telnet;
  • SSH.

На базе этой политики можно построить правила политики для различных архитектур.

Архитектура 1: системы за пределами межсетевого экрана, доступные из интернета

На рис. 10.3 показано размещение доступных из интернета систем между сетевым экраном и внешним маршрутизатором. В таблице 10.1 приведены правила межсетевого экрана.

Системы за пределами межсетевого экрана, доступные из интернета

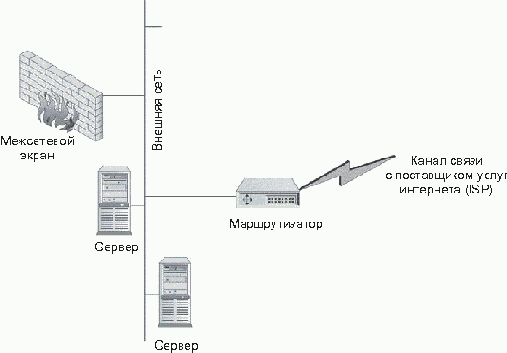

Рис. 10.3.  Системы за пределами межсетевого экрана, доступные из интернета

На маршрутизаторе может быть установлена фильтрация, позволяющая только внешним данным HTTP поступать на веб-сервер и передавать на почтовый сервер только поступающие извне данные SMTP. Как видно из приведенных правил, независимо от того, какой тип межсетевого экрана используется, веб-сервер и почтовый сервер не защищены межсетевым экраном. В данном случае межсетевой экран лишь защищает внутреннюю сеть организации.

Таблица 10.1. Правила межсетевого экрана для расположенных за пределами межсетевого экрана систем, доступных из интернета

НомерИсходный IPКонечный IPСлужбаДействие
1Внутренний почтовый серверПочтовый серверSMTPПринятие
2Внутренняя сетьПочтовый серверЛюбой HTTP, HTTPS, FTP, telnet, SSH Принятие
3Внутренняя DNSЛюбойDNS Принятие
4ЛюбойЛюбойЛюбаяСброс

Архитектура 2: один межсетевой экран

Вторая стандартная архитектура показана на рис. 10.4. В данной архитектуре используется один межсетевой экран для защиты как внутренней сети, так и любых других систем, доступных из интернета. Эти системы располагаются в отдельной сети (об использовании таких отдельных сетей более подробно рассказываться в лекции 16). В таблице 10.2 приведены правила межсетевого экрана.

Один межсетевой экран

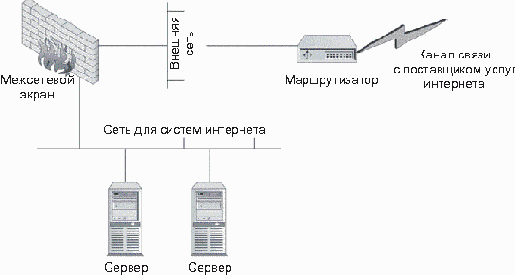

Рис. 10.4.  Один межсетевой экран
